Панели оператора авадс асп

Повысьте эффективность производства с панелями оператора АВАДС АСП

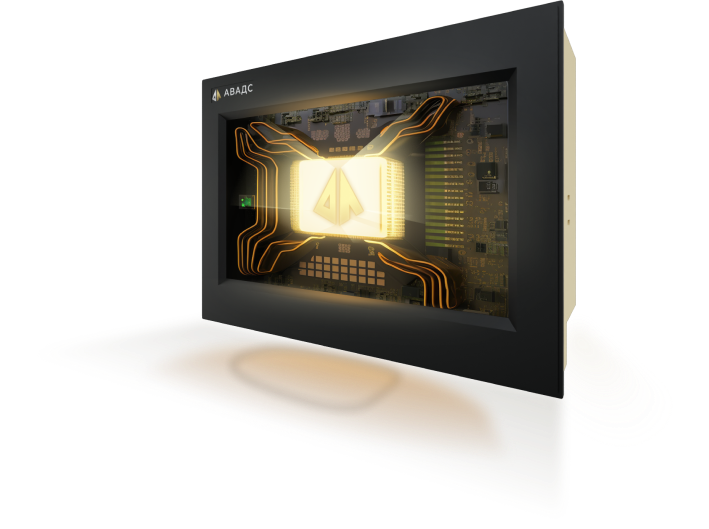

Панели оператора АВАДС АСП для интерактивного отображения технологической информации, управления исполнительными устройствами и режимами, сбора и архивирования технологических параметров

palceholder

Отличительные особенности

Высокая производительность

Высокая производительность и большой запас вычислительной мощности

Шести-ядерный процессор, 4ГБ оперативной памяти, 32 ГБ флеш памяти, быстрый графический адаптер до 4k@60Hz, сенсорный multytouch экран, обилие интерфейсов, а так же открытость для различного прикладного ПО делают АВАДС АСП мощным инструментом для решения широкого класса задач.

Наличие Linux - широкий выбор прикладного ПО и возможность использования собственных разработок

Панели оператора АВАДС АСП оснащены надежной и удобной операционной системой Linux. Она обеспечивает стабильную работу и безопасность данных, а также позволяет эффективно использовать ресурсы панели. Доступны два варианта ОС: Ubuntu и российская Astra Linux.

Высокая производительность

Российская разработка - панели оператора АВАДС АСП разработаны и производятся в Росии

В России производятся сами панели АВАДС АСП, а также программное обеспечение, которым они комплектуются: операционная система Astra Linux, SCADA-система MasterSCADA 4D, СУБД временных рядов (TSDB) АВАДС Сервер архивирования.

Ведение архивов - богатые возможности по архивированию технологических данных

Панели оператора АВАДС АСП оснащены EMMC-диском на 32 ГБ - этого достаточно, чтобы вести полноценное архивирование для небольших задач. Кроме того в панели могут опционально устанавливаться SSD диски объемом до 2 ТБ. В дополнение панели оператора могут комплектоваться СУБД временных рядов (TSDB) АВАДС Сервер архивирования, обеспечивающего высокоскоростное и очень компактное архивирование технологических данных.

Высокая производительность

Полноценная SCADA - операторские панели АВАДС АСП могут программироваться MasterSCADA 4D - одной из самых популярных российских SCADA-систем

MasterSCADA 4D обеспечивает широчайшие возможности по визуализации, обработке данных и управления (поддержка языков МЕК 61131-3), архивированию, ведению журналов сообщений, созданию отчетов, контролю доступа, коммуникации с ПЛК, счетчиками и вышестоящим уровнем по всем популярным в России протоколам - полный спектор функционала для задач автоматизации.

Широкие коммуникационные возможности - большое число поддерживаемых интерфейсов и протоколов

Панели имеют большой набор интерфейсов для подключения периферии, контроллеров и другого оборудования:                      Ethernet 1 Gb, Wi-Fi, BlueTooth 5.0, два USB 3.0 host, два RS-485, RS-232.  Поддерживаются следующие протоколы:                                                OPC UA, MODBUS RTU/TCP, Profinet, BACnet, FINS, SLMP, SNMP, МЭК 61850, МЭК 60870-5-104, Меркурий 230/234/236, Энергомера СЕ301/303/304, ЦЭ6850, СЕТ-4ТМ, ПСЧ-4ТМ, ВКТ-5/7/9, Пульсар, ТСР-034(033)/024М/026М/042/043/032, ЭСКО-Т1, ЭСКО-Т2, ТЭМ-104/106, ТЭСМА-1, МКТС

  • АСП выпускаются в различных модификациях

АСП-D-SSD-OS-SCADA

D – Диагональ значением 7, 10 и 15 дюймов

SSD – Наличие и объём дополнительного твердотельного накопителя. Значения:

  • T5 – 512
  • 1T – 1Tb
  • 2T – 2Tb

OS – Тип предустановленной операционной системы. Значения:

  • U – Ubuntu (базовое исполнение)
  • ASL – Astra Linux

SCADA – Наличие предустановленной SCADA-системы. Значения:

  • E – отсутствие
  • MSL – Master SCADA
Пример

АСП-10-1T-L-M означает панель оператора АСП с экраном диагональю 10 дюймов, SSD накопителем объёмом 1Tb, предустановленной операционной системой Российской разработки и SCADA-системой MasterSCADA.

Технические характеристики

Аппаратные характеристики

  • Процессор

  • Оперативная память

  • Хранилище

  • Графический процессор

  • Напряжение питания,
    В пост. Тока

  • Макс.
    Потребялемый ток, А

  • Часы реального времени (RTC)

  • 64-разрядный 6-ядерный ARM
    (2хCortex-A72 2GHz, 4xCortex-A53 1,5 MHz)

  • 4Gb LPDDR4

  • 32Gb на сменной mSD карте

  • 32Gb eMMC

  • до 2Tb на опциональном SSD-диске

  • Mali-T860

  • от 10 до 30

  • не более 1,5

  • Энергонезависимые

Интерфейсы

  • USB

  • Wi-Fi

  • BT

  • Ethernet

  • RS485

  • RS485/232

  • AUX

  • 2 x USB 3.0 host

  • Двухдиапазонный на 2 и 5Ghz

  • BT 5.0

  • 1 x GbE с функцией PoE

  • 1 х независимый с гальваноразвязкой

  • 1 х комбинированный с гальваноразвязкой

  • 1 х комбинированный с микрофоном 3,5мм jack

Дисплей

  • 7"

  • 10"

  • 15"

  • 1024x600 px, LCD Емкостной

  • 1024x600 px, LCD Емкостной

  • 1920x1080 px, LCD Емкостной
